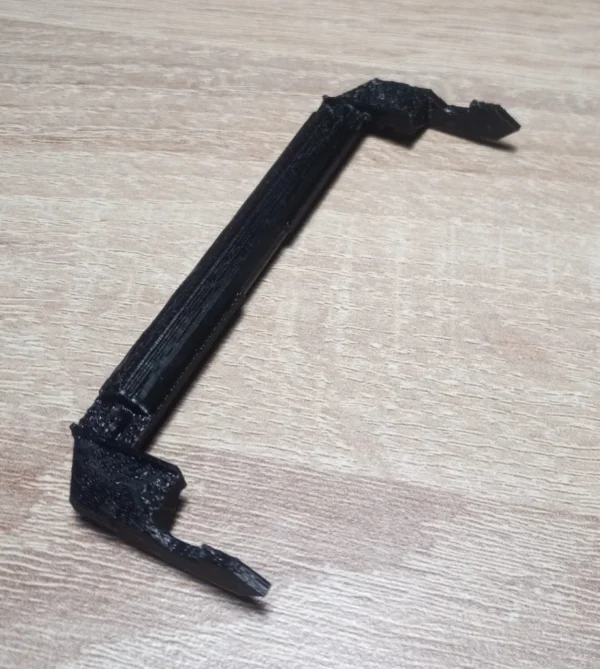

Защелка крышки для Zebra ZD410

1. Открутите 4 винта Torx, расположенные на нижней стороне крышки, и снимите верхнюю крышку.
2. Выкрутите 2 малых винта Torx с обеих сторон печатной платы и аккуратно отодвиньте её от фиксатора.
3. С помощью отвёртки осторожно приподнимите и извлеките оригинальную защёлку крышки, соблюдая осторожность, чтобы не потерять две пружины, расположенные с каждой стороны.
4. Установите сменную защёлку, вставив её в зажимы и нажав до характерного щелчка, подтверждающего фиксацию.
5. Установите пружины на штифты защёлки, затем вставьте их в отверстия на корпусе принтера. Используйте пинцет для облегчения процесса: сначала зафиксируйте один конец пружины, а затем, слегка сжав пинцетом, установите второй конец.
6. Верните печатную плату на место, зафиксируйте её винтами Torx и установите верхнюю крышку, закрутив 4 винта.

Примечание: Рекомендуется использовать антистатические меры предосторожности и инструменты с изолированными ручками для защиты электронных компонентов.
